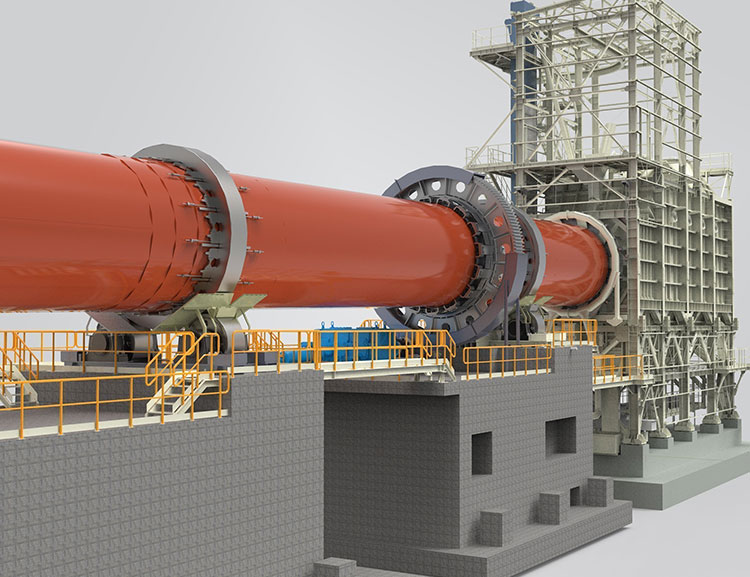

鏡鐵礦回轉窯整體結構設計比較簡單,主要由窯頭、窯尾密封裝置、托輪裝置、擋輪裝置、支撐裝置、回轉缸、噴煤管裝置等結構組成。
窯體尺寸: Φ2.2x38m--Φ4.3x64m
處理量: 120tpd-800tpd
重量: 150t-583t
24小時熱線15670993999

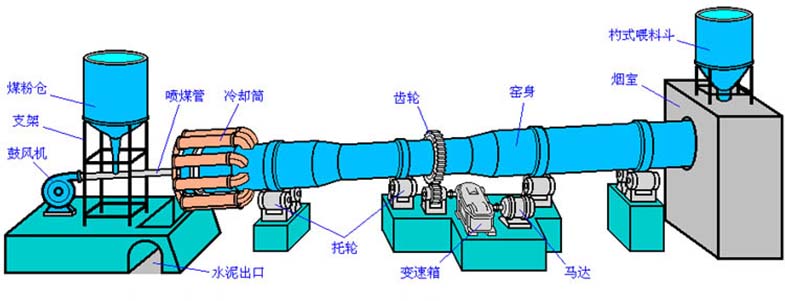

鏡鐵礦回轉窯筒體采用軋制鋼板制成,筒體內襯耐火襯,并與水平線規定坡度,由每個擋料支撐裝置上的三個輪子和皮帶支撐,并有一個大齒輪 環在靠近進料端處橫跨機筒固定在機筒上的切向彈簧板,其下方與小齒輪嚙合。 正常運行時,主驅動電機通過主減速器將動力傳遞給開式齒輪組,驅動鏡鐵礦回轉窯。
物料從窯尾(筒體高處)進入窯內,在內段燒成。 由于筒體的傾斜和緩慢旋轉,物料既沿圓周方向滾動,又沿軸向移動(從高處到低處)繼續這一過程。 燃料從窯頭噴入窯內,燃燒產生的廢氣與物料進行交換后從窯尾導出。

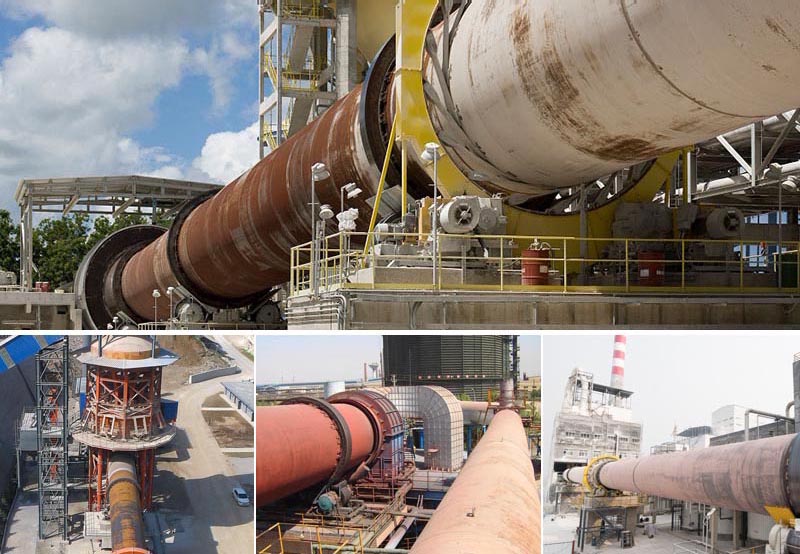

鏡面鐵礦回轉窯主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒; 鉻、鎳鐵礦石氧化焙燒; 耐火材料廠焙燒高冶金礦石和鋁廠焙燒熟料、氫氧化鋁; 化工廠焙燒鉻鐵礦礦砂和鉻鐵礦粉等各類礦物。
1、鏡鐵礦回轉窯窯體采用優質沉積碳素鋼或合金鋼板卷制自動焊接而成。
2、回轉窯輪帶、托輪、開式齒輪均采用合金鑄鋼制成。
3、鏡面鐵礦回轉窯傳動裝置采用硬齒面減速機、彈性膜片聯軸器、直流電機拖動、液壓擋輪。
4、鏡鐵礦回轉窯窯頭、尾部分別采用鱗片堆積和氣缸壓緊密封,并設有慢速驅動裝置。
產品規格 | 窯體尺寸 | 處理量(t/d) | 轉速(r/min) | 電機功率 | 總重量 | 備注 | ||
直徑 | 長度 | 傾斜度(%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 帶預熱器預分解窯 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 帶預熱器預分解窯 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 帶預熱器預分解窯 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 帶預熱器預分解窯 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 帶預熱器預分解窯 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 帶預熱器預分解窯 |
